手機后蓋弧邊高度檢測-HD-0032激光輪廓檢測傳感器
手機后蓋高度檢測
初步方案及原理說明
檢測內容:
手機塑料后蓋弧邊高度
檢測設備:激光輪廓檢測傳感器 HD-0032
主要性能指標:X方向測量范圍0~32mm,Z方向范圍0~20mm,重復精度3μm。
檢測原理:
利用激光三角反射原理,激光束被放大成一條激光線投射到被測物體表面上,反射光透過高質量光學系統,投射到成像矩陣上,經計算得到傳感器到被測量表面的距離(Z軸)和沿著激光線的位置信息(X軸),移動被測量物體或者輪廓儀探頭,就可以得到一組三維測量值。
初步說明:

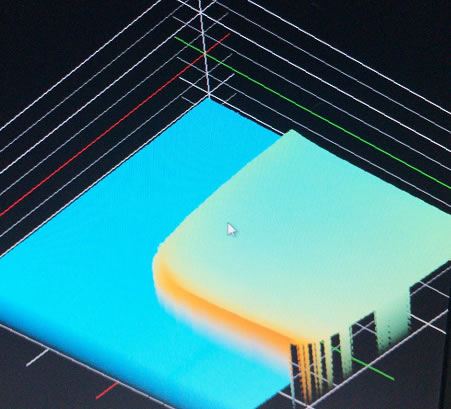

單線分析
三臺傳感器并行掃描,上圖為示意
檢測速度:
5S/pcs
檢測精度:
±0.01mm
