模具邊緣弧度檢測-激光輪廓傳感器應用實例分析
2018-6-21 21:16:47來源：博智慧達編輯：博智慧達
模具邊緣弧度檢測
初步方案及原理說明
檢測內容：
模具邊緣弧度檢測，有無倒角，倒角半徑等

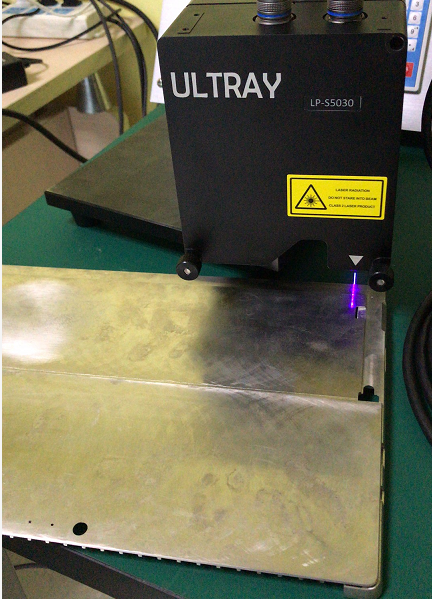

檢測設備：
LP-S5030
主要性能指標：X方向測量范圍0~7mm，Z方向范圍0~5mm，精度±3μm，重復精度1μm。
檢測原理：
利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

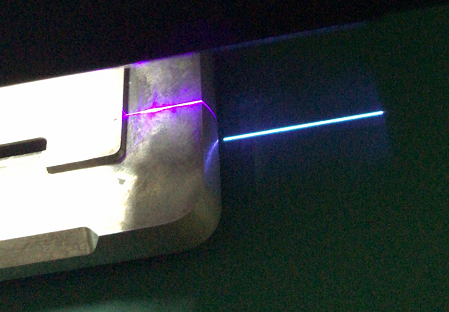

樣品測試情況：

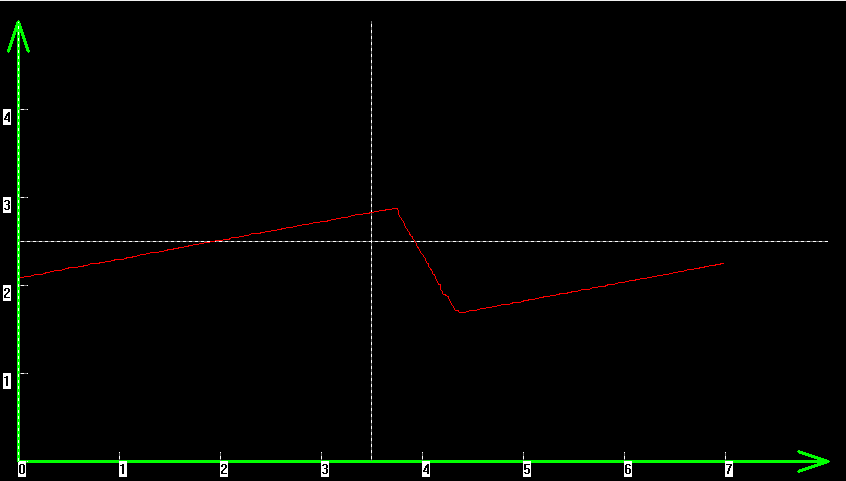

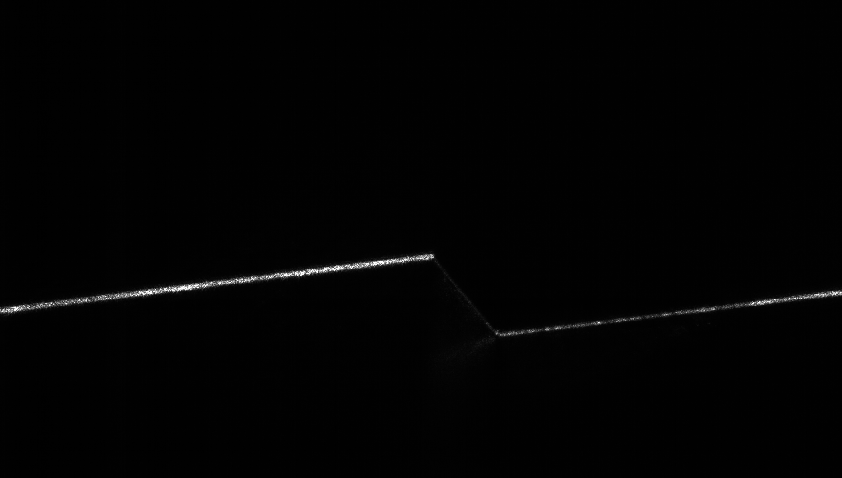

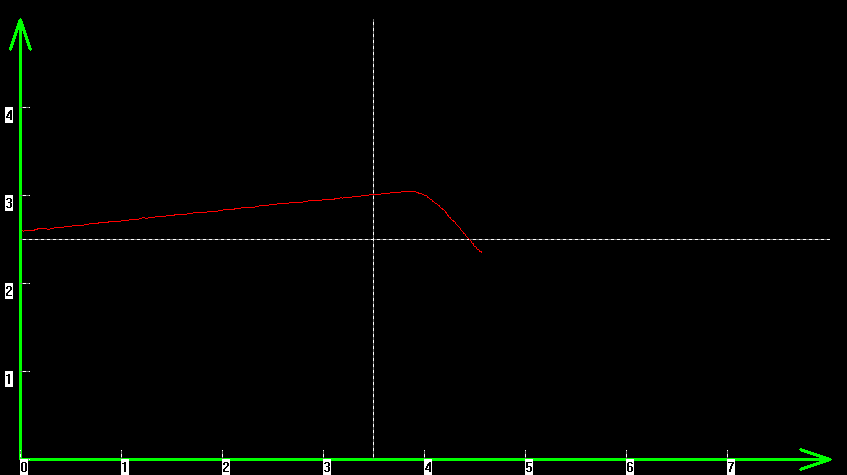

未倒角圖像及輪廓：

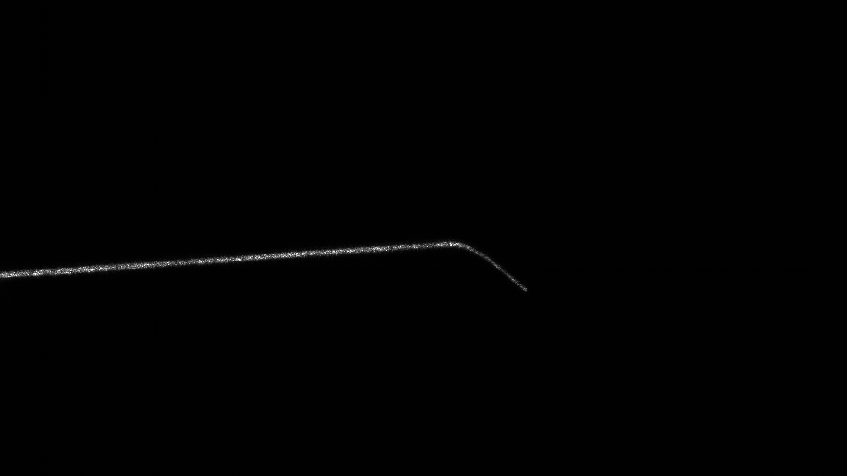

有倒角圖像及輪廓：

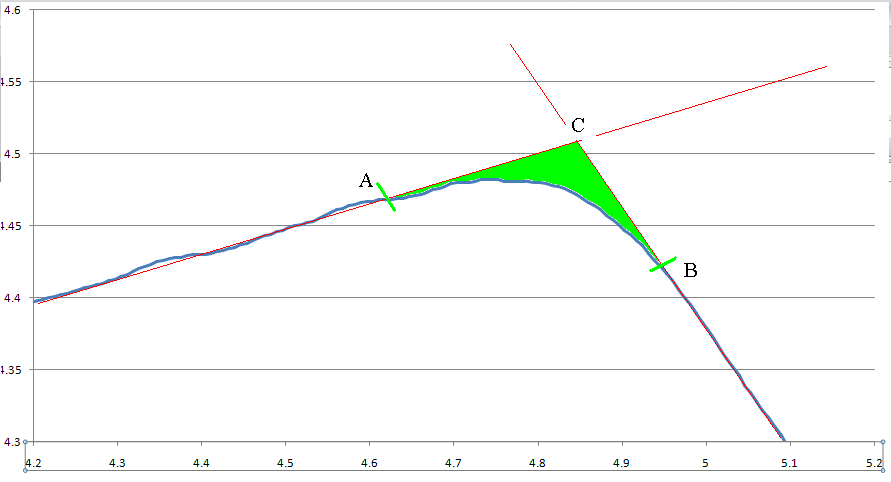

檢測方案1：

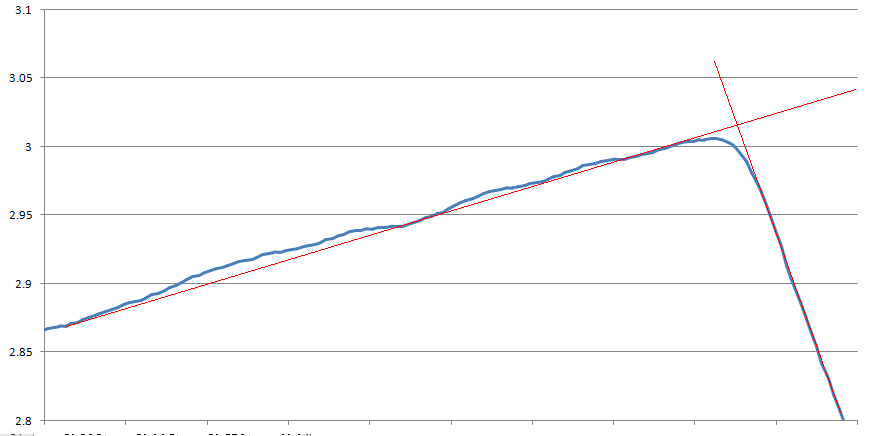

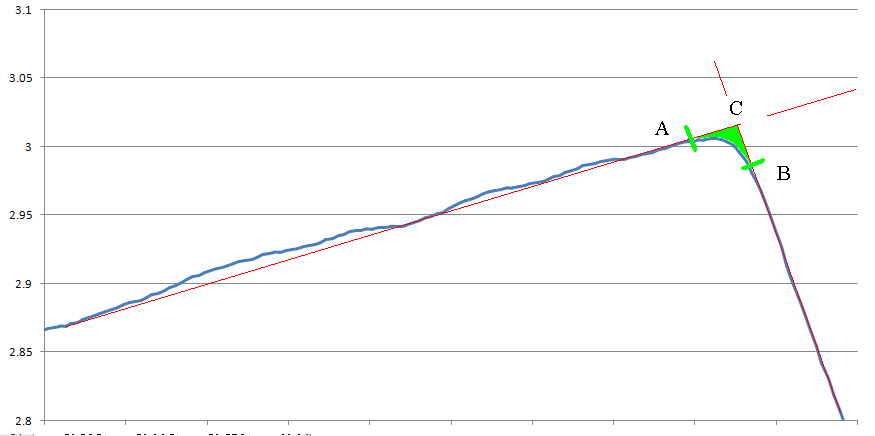

通過兩邊擬合出兩直線，兩條直線的交點為C，并求兩直線和輪廓的分離點A，B。通過判斷AC和BC的距離，判斷倒角情況。

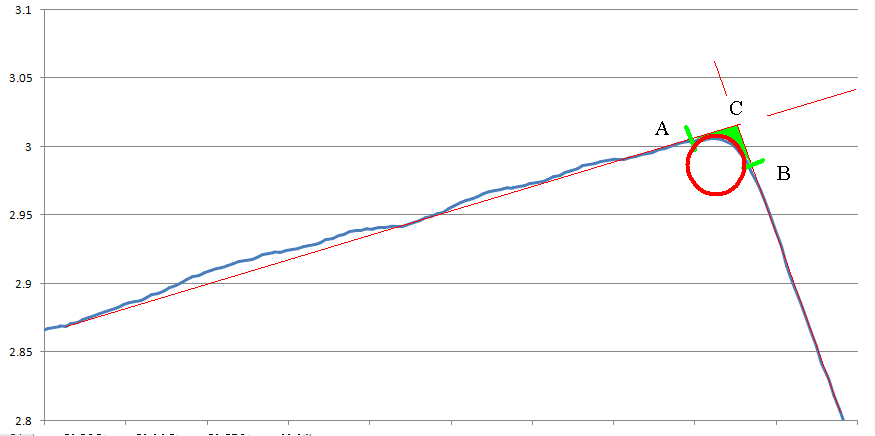

檢測方案2：

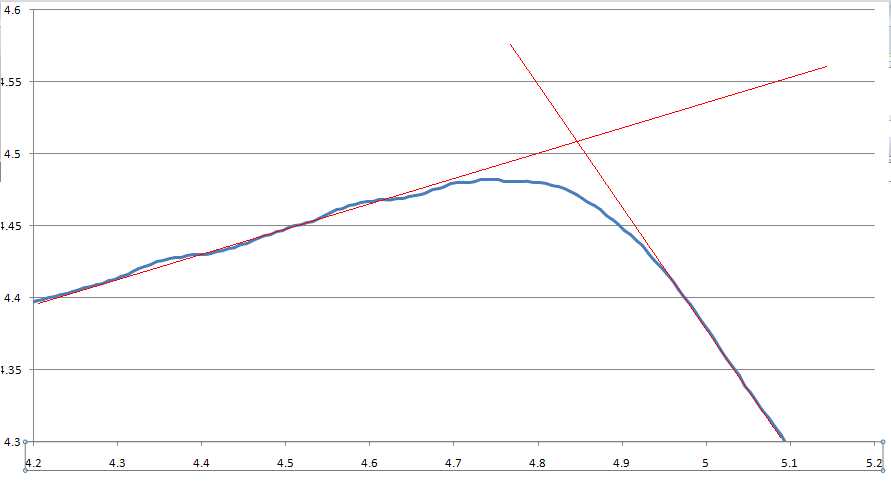

通過兩邊擬合出兩直線，兩條直線的交點為C，并求兩直線和輪廓的分離點A，B。在AB區域內求取圓弧的R角擬合的圓的半徑，判斷倒角情況。（這種方案前提是倒角是圓弧，否則擬合的圓會有誤差）
初步方案及原理說明
檢測內容：
模具邊緣弧度檢測，有無倒角，倒角半徑等
檢測設備：
LP-S5030
主要性能指標：X方向測量范圍0~7mm，Z方向范圍0~5mm，精度±3μm，重復精度1μm。
檢測原理：
利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。
樣品測試情況：
未倒角圖像及輪廓：
有倒角圖像及輪廓：
檢測方案1：
通過兩邊擬合出兩直線，兩條直線的交點為C，并求兩直線和輪廓的分離點A，B。通過判斷AC和BC的距離，判斷倒角情況。
檢測方案2：
通過兩邊擬合出兩直線，兩條直線的交點為C，并求兩直線和輪廓的分離點A，B。在AB區域內求取圓弧的R角擬合的圓的半徑，判斷倒角情況。（這種方案前提是倒角是圓弧，否則擬合的圓會有誤差）
