蘇州博智慧達LP系列激光輪廓傳感器--測量精度最高0.2μm 精度高 速度快 易安裝 非接觸

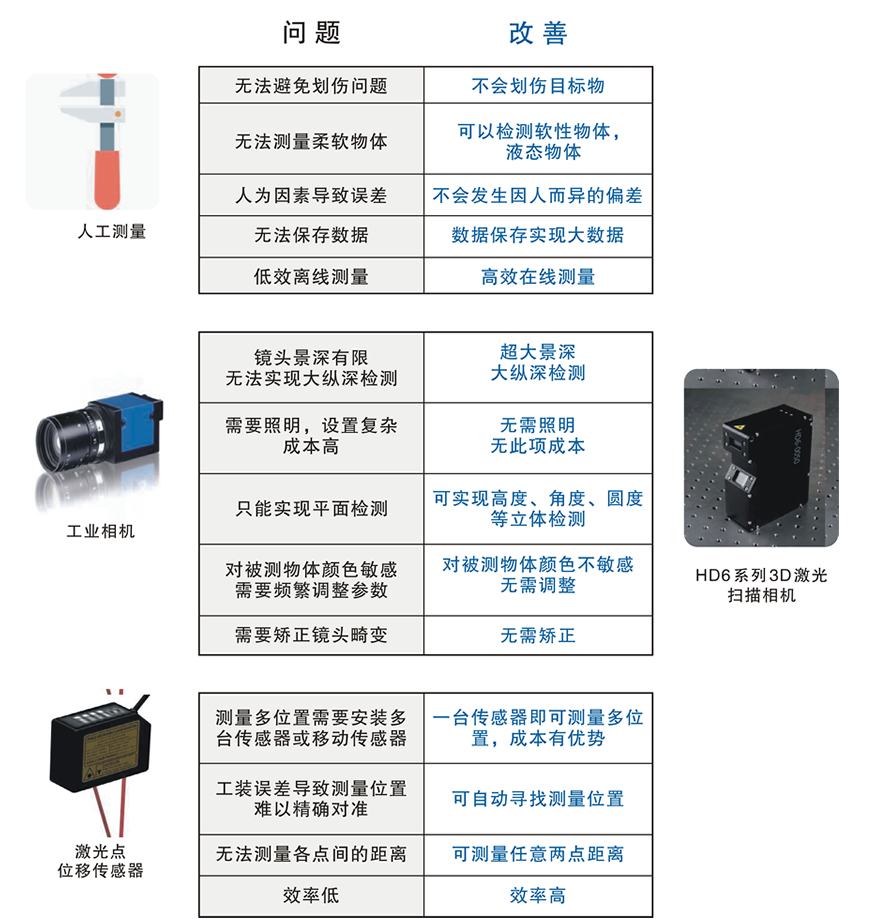

還在使用傳統檢測手段？
特性
功能
2D測量
★ 通過輪廓線實現物體形狀測量，如高度差、寬度、角度、位置、半徑等。
3D測量

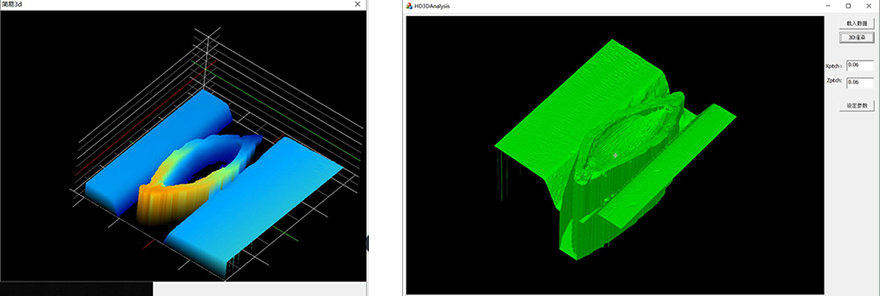

★ 通過移動物體實現物體表面3D掃描，并保存為點云文件。

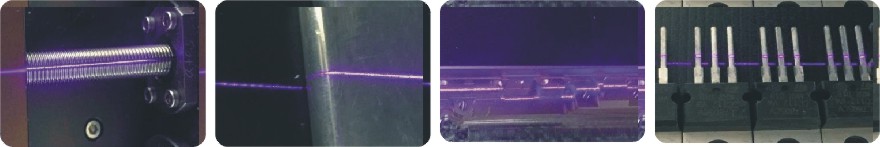

多樣應用領域
★ 在線測量間距，輪廓，臺階，角度...
★ 缺陷檢測、平面度檢測
★ 輪廓跟蹤、尺寸測量、3D掃描
★ 堅固耐用，適合生產線應用
★ 適用于機器人應用
★ 多種掃描應用
★ 適合集成商嵌入應用
先進的技術
★ 最高1280測量點每掃描線
★ 測量重復精度最高0.2μm
★ 位置補正消除傾斜誤差
★ 可檢測玻璃和高反光材料
★ 千兆以太網數據傳輸
★ 405nm藍色激光
★ IP67防護等級
端口
★ 千兆比特Ethernet(GigEVision)
★ 觸發和編碼器輸入
★ 測量開始、停止命令輸入
★ 激光遠程連鎖輸入
★ 多路模擬量和開關量輸出單元（選配）
★ 通過Modbus輸出測量數據（選配）
★ 與PLC實現直接通訊（選配）
原理

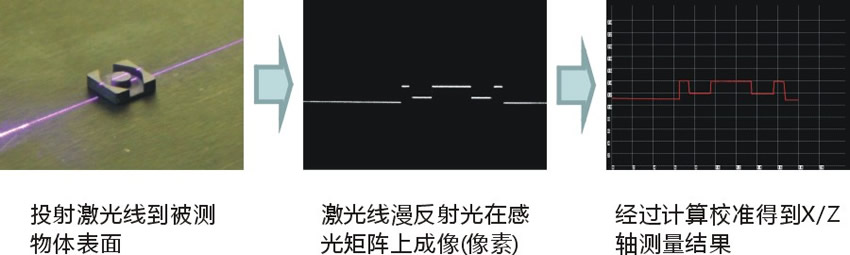

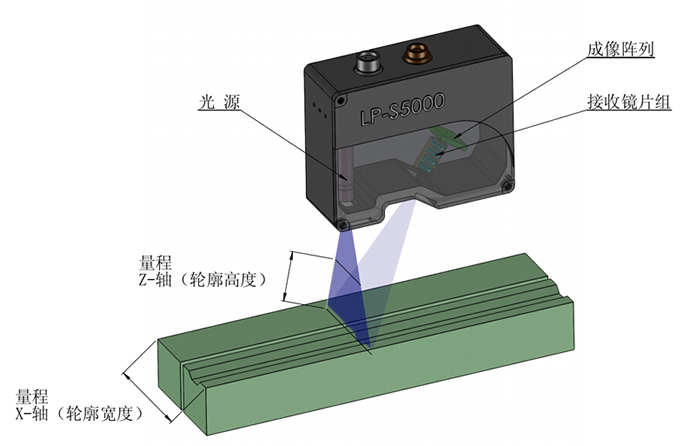

激光輪廓傳感器采用激光三角反射式原理：激光束被放大形成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，被投射到成像矩陣上，經過計算得到傳感器到被測表面的距離（Z軸）和沿著激光線的位置信息（X軸）。移動被測物體或輪廓儀探頭，就可以得到一組三維測量值。
應用案例

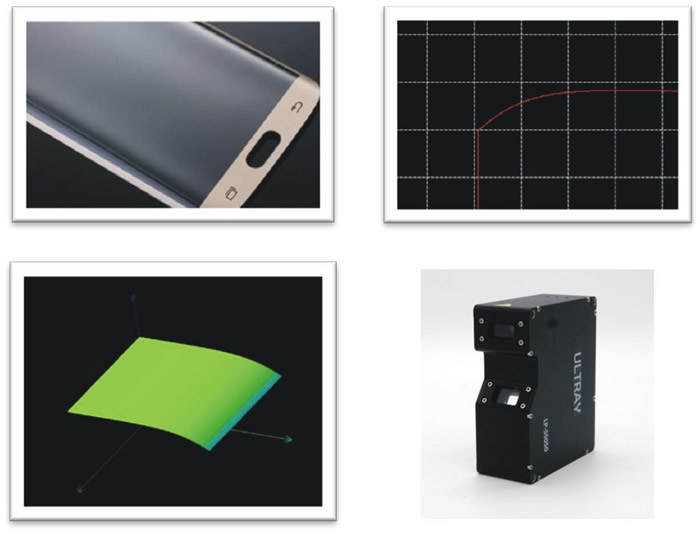

3D曲面玻璃邊緣弧形測量
傳感器型號
LP-S5060
測量方法
★ 玻璃位于電動滑臺上
★ 采用玻璃掃描模式
★ 直接得到曲面數據和文件
★ 保存為點云文件
測量優勢
★ 平面透明物體檢測
★ 曲面透明物體測量

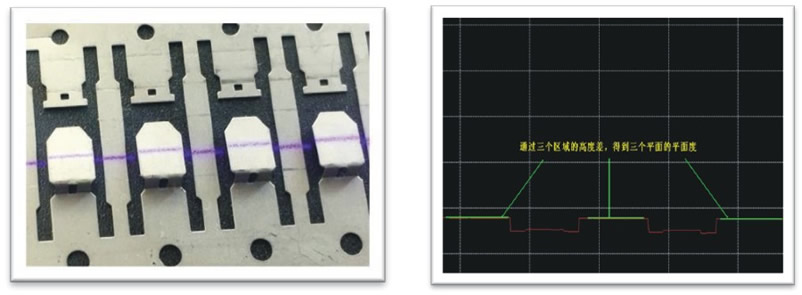

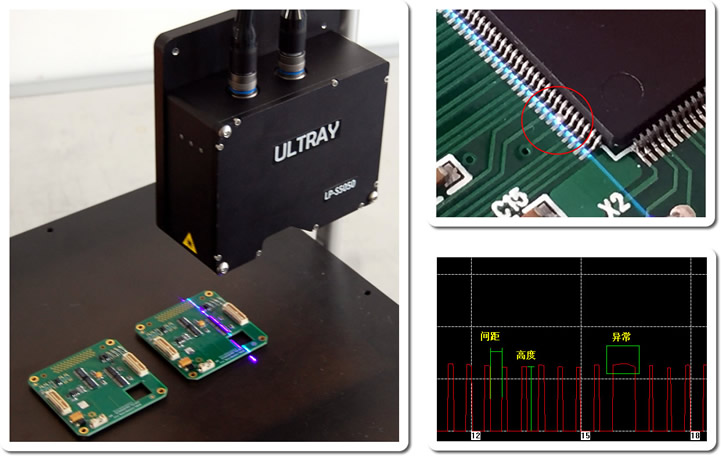

芯片引腳品質測量
傳感器型號
LP-S5050
測量方法
★ 使用高度差功能測量引腳高度
★ 使用寬度功能測量引腳間距
★ 設置寬度和高度范圍
★ 檢測異常報警
測量優勢
★ 管腳翹曲、歪斜、缺失、連錫檢測
★ 一次檢測多管腳、效率高

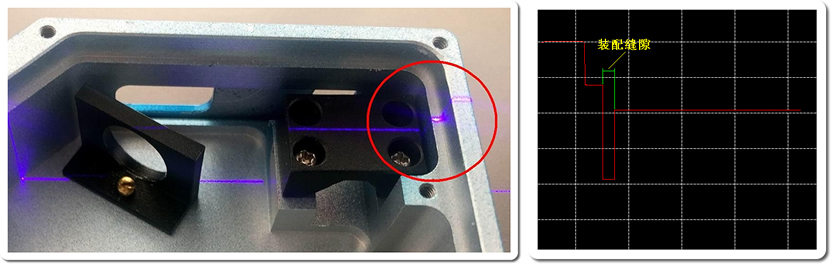

零件裝配縫隙測量
傳感器型號
LP-S5030
測量方法
★ 使用位置功能，得到殼體邊緣位置
★ 使用角點功能，得到零件邊緣位置
★ 使用縫隙功能測量殼體與零件的間距
★ 通過以太網實時發送測量結果
測量優勢
縫隙檢測，可在裝配過程中實時測量反饋實現精密裝配
彈性表面平整度測量
傳感器型號
LP-S5060
測量方法
★ 使用高度峰值與谷值功能，測量一片彈性鋼片表面起伏狀況
★ 多輸出結果分別測量不同彈性鋼片表面
★ 綜合數據得到整體彈性表面的平整度
測量優勢
彈性、軟性材料的形狀測量
液態材料的形狀測量
軟件
|

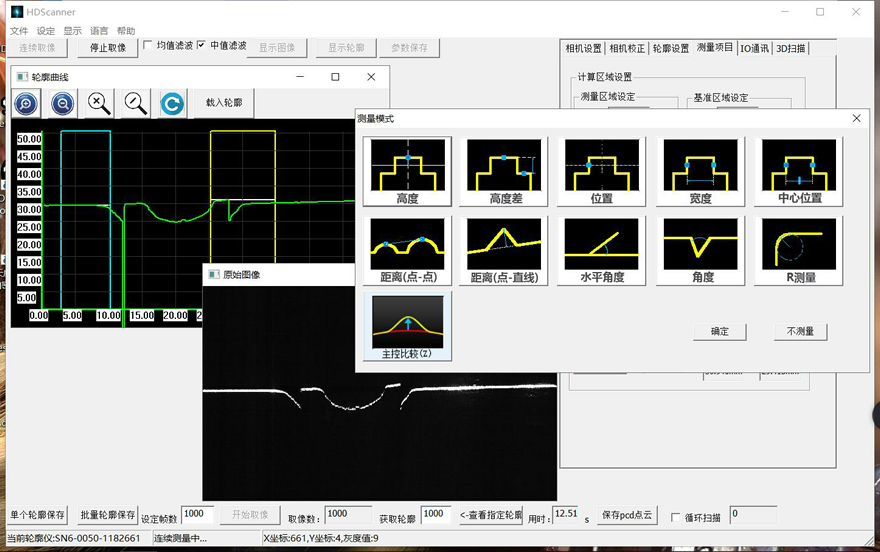

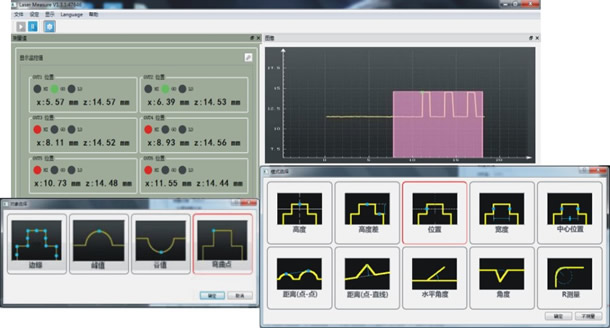

LP-MEASURE ★ 2D輪廓測量軟件 ★ 48種測量模式 ★ 同時20點測量顯示 ★ 數字端口輸出結果 |
|
|
LP-3D STUDIO ★ 3D掃描軟件 ★ 物體表面三維實時生成 ★ 保存點云文件 ★ 掃描過程中實時旋轉縮放查看 |
|
|
LP-OPENTOOL ★ 軟件二次開發包 ★ 包含所有測量功能 ★ C++\QT多程序兼容 ★ 集成商無縫嵌入 |
|

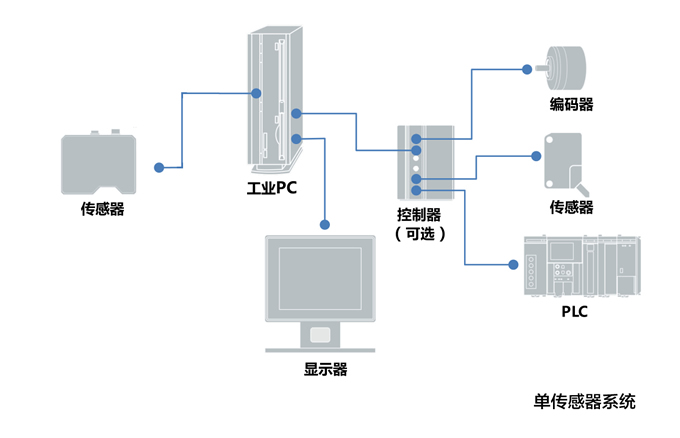

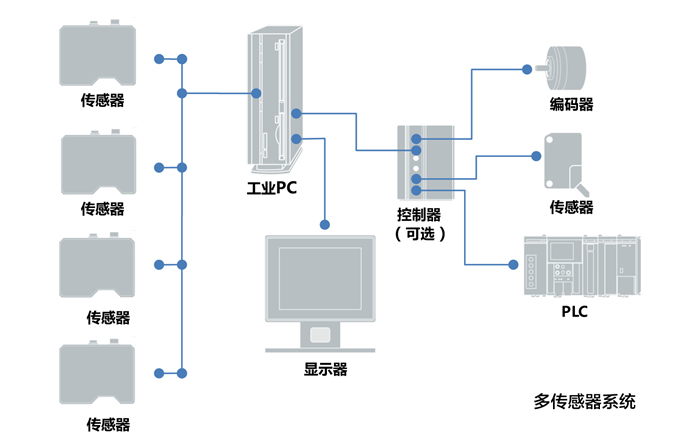

系統構成

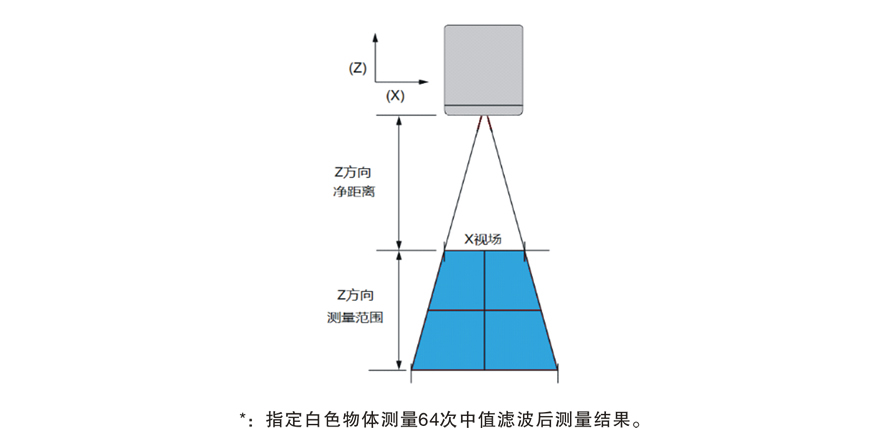

規格

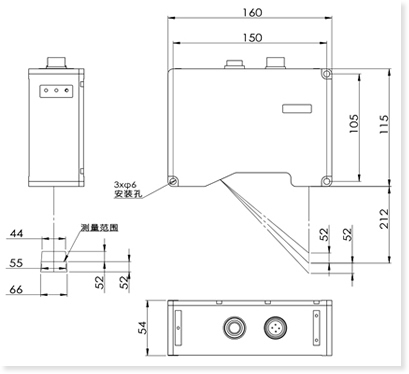

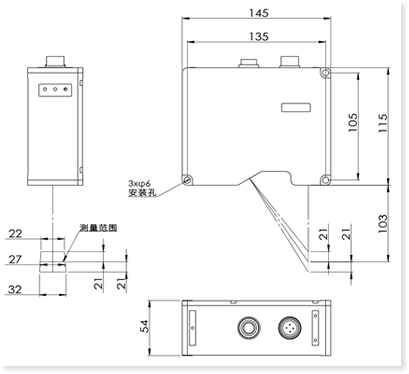

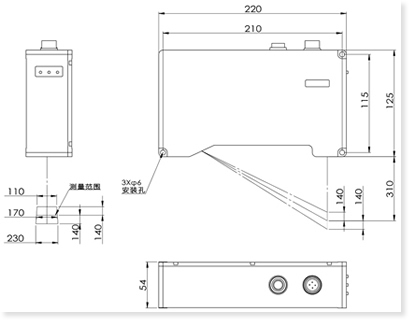

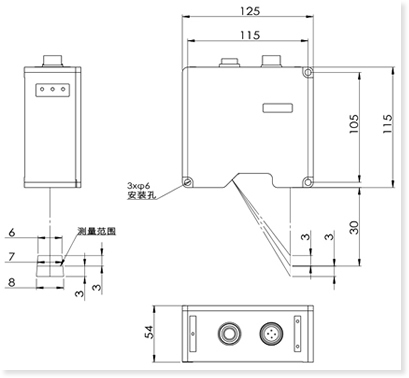

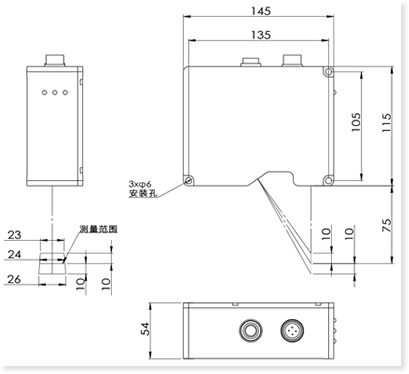

尺寸
| LP-S5030 | LP-S5060 | |
|
|
|
| LP-S5050 | LP-S5070 | |
|
|
|
| LP-S5080 | ||
|
標準配置 ★ 激光傳感器 ★ 軟件開發包與例程 ★ 網絡線纜（長度3米） ★ 控制線纜（長度3米） |
|
