焊縫跟蹤系統：機器人焊接自動引導系統
2019-8-1 10:11:55來源：博智慧達編輯：博智慧達

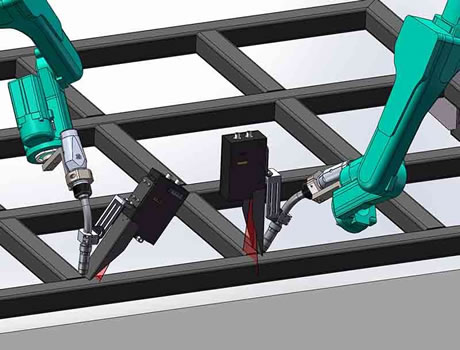

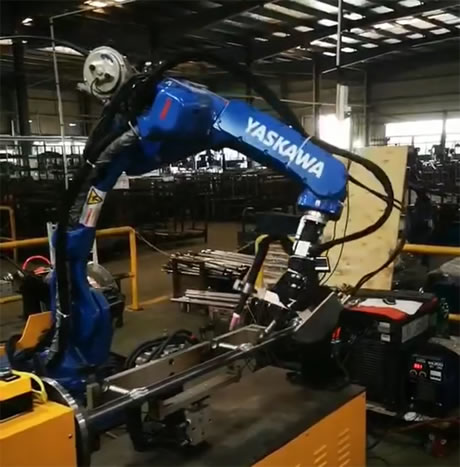

機器人焊接自動引導系統的作用是精確檢測出焊縫的位置和形狀信息并傳遞給焊槍（機器人）控制系統，控制系統根據檢測結果調整焊槍位置，從而實現焊縫自動跟蹤引導。
| 型號 | HD6-0020W | HD6-0050W | HD6-0022W |
| 工作距離(WD) | 90-110 mm | 140-200mm | 140-170mm |
| 檢測寬度 （FoV） | 20mm | 50mm | 22mm |
| 高度方向分辨率 | 0.008mm | 0.045mm | 0.012mm |
| 寬度方向分辨率 | 0.020mm | 0.1mm | 0.03mm |
| 采樣頻率 | 40Hz | 50Hz | 50Hz |
| 外形尺寸 | 112×160×54 | 100×160×54 | 100×160×54 |
| 激光器類型 | 藍色激光 | 紅色激光 | 紅色激光 |
| 外殼防護等級 | IP67 | ||
| 激光等級 | 3R | ||
| 環境溫度 | 0至+45℃ | ||
| 相對濕度 | 20至85% | ||
| 重量 | 約1.1Kg | ||
傳感器的工作是基于光學三角測量原理。激光器發出的光經透鏡形成平面光幕，并在被測物上形成一條輪廓線，CCD收集被測物體反射回來的光，形成的圖像經過處理分析，得到被測物的輪廓線。在此基礎上沿焊縫方向掃描，即可得到表面的3D信息。
